AI 반도체 시장이 급속도로 확장하면서, 메모리와 로직 칩을 연결하는 기술이 더 이상 단순한 패키징 공정이 아닌 성능을 좌우하는 핵심 변수로 부상했습니다. 기존의 범프(Bump) 기반 본딩 방식으로는 고대역폭메모리(HBM)의 수직 적층이 16단을 넘어가면서 패키지의 물리적 두께 제약에 부딪히게 된 것입니다. 이 문제를 해결하기 위해 구리와 산화막을 직접 접합하는 하이브리드 본딩 기술이 차세대 솔루션으로 각광받고 있으며, 이 기술의 상용화 과정에서 관련 장비 및 소재 기업들의 투자 기회가 동시다발적으로 열리고 있습니다.
범프 제거의 기술적 의미

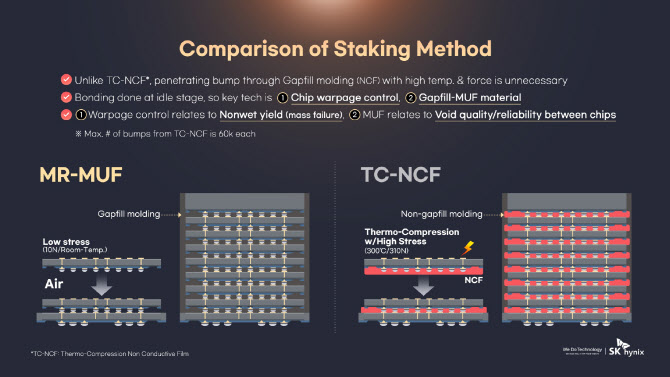

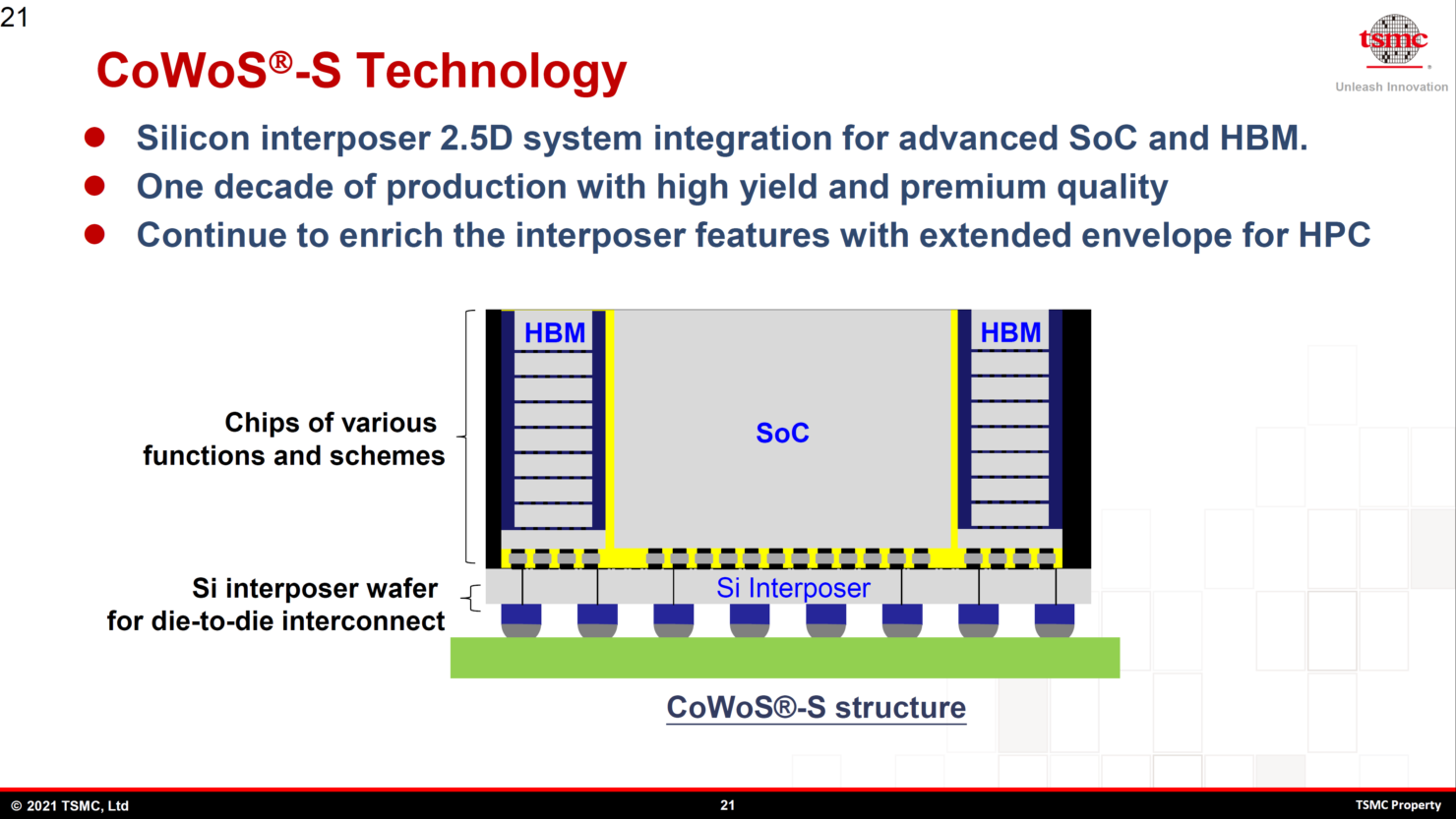

하이브리드 본딩의 핵심은 칩 사이의 공간을 최소화하는 데 있습니다. 기존 열압착(TC Bonding) 방식에서는 납땜 범프를 통해 칩을 연결했기 때문에 불가피하게 칩 간 간격이 발생했습니다. 이로 인해 데이터 신호가 긴 경로를 거쳐야 했고, 결과적으로 신호 지연, 전력 손실, 발열 증가로 이어졌습니다.

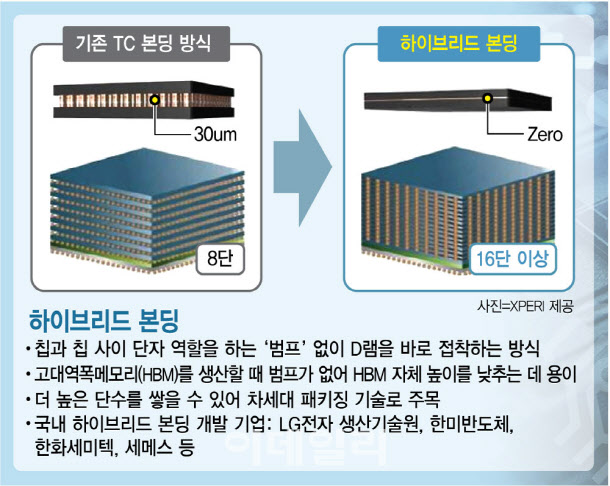

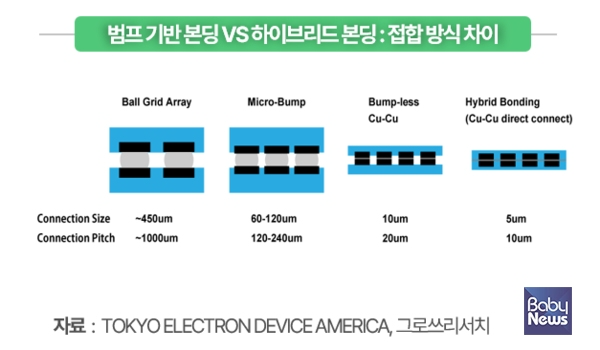

하이브리드 본딩은 구리(Cu) 표면끼리 직접 접합하고 그 위에 산화막(SiO₂)을 얹어 고정하는 방식입니다. 이를 통해 칩 간 간격을 0에 가까워지게 만들 수 있습니다. JEDEC이 규정한 HBM 패키지의 물리적 두께 제한이 약 775마이크로미터인데, 하이브리드 본딩을 적용하면 20단 이상의 초고적층도 이 제약 범위 내에서 구현할 수 있게 됩니다. 동시에 전력 소비를 최대 60% 감소시킬 수 있다는 것이 업계의 일반적인 평가입니다.
공정 난도의 급상승

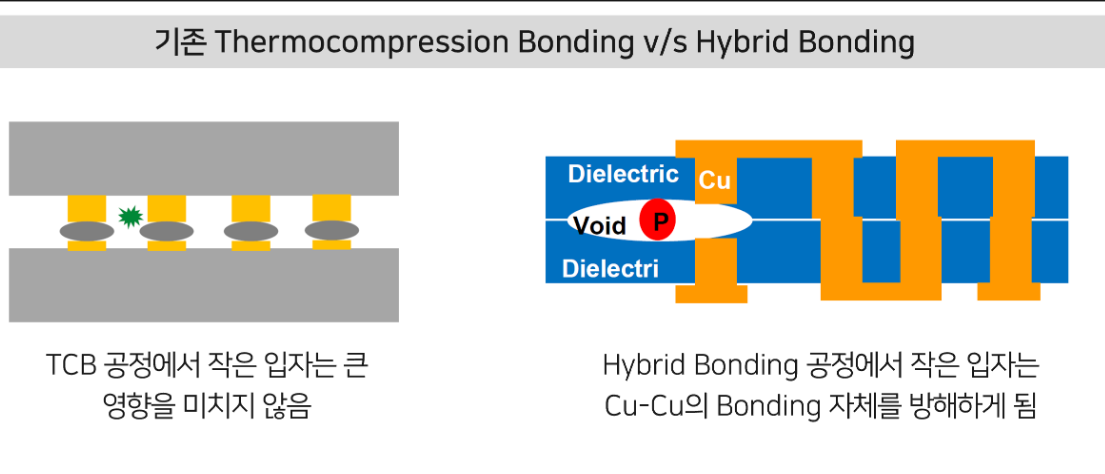

하이브리드 본딩은 기술적으로 매우 까다로운 공정입니다. 구리 표면의 상태가 원자 수준의 정밀도를 요구하기 때문에, 사전 준비 과정에서 사용되는 초정밀 평탄화(CMP) 장비의 역할이 절대적으로 중요합니다. 표면이 0.1나노미터 수준의 울퉁불퉁함도 용납하지 않습니다.
또한 구리 표면을 산화시키지 않기 위해 진공 환경 유지가 필수적이며, 레이저를 이용한 비접촉 가공 기술도 필요합니다. 접합 후에는 원자 수준의 결함을 검출할 수 있는 첨단 검사 장비가 요구됩니다. 이런 이유로 하이브리드 본딩 공정에 관여하는 각 단계별 장비 기업들이 모두 수혜를 받을 가능성이 높습니다.
관련 장비 기업들의 역할 분담
하이브리드 본딩 밸류체인에는 여러 핵심 기업들이 관여합니다. 각각의 역할과 기술적 위치는 다음과 같습니다.
| 기업명 | 주요 장비 | 공정 단계 | 기술적 특징 |
| 한미반도체 | TC 본더 | 칩 접합 | 글로벌 시장에서 압도적 점유율 보유, 하이브리드 본딩 장비 개발 진행 |
| 이오테크닉스 | 레이저 어닐링, 스텔스 다이싱 | 칩 가공 및 후처리 | 비접촉 공정으로 칩 손상 최소화 |
| 케이씨텍 | CMP 장비 | 표면 평탄화 | 초정밀 평탄도 구현 |
| 인텍플러스 | 3D 검사 장비 | 불량 검출 | 미세한 결함까지 감지 가능 |
| 피에스케이홀딩스 | 반도체 공정 장비 | 후공정 전반 | 패키징 공정 수혜 기대 |
삼성과 SK하이닉스의 경쟁 구도
삼성전자와 SK하이닉스가 HBM 고대역폭메모리 경쟁에 나서면서 하이브리드 본딩 기술 확보에 집중하고 있습니다. 삼성전자는 자사의 2나노급 파운드리 공정을 기반으로 HBM5(8세대) 개발을 진행 중이며, 이를 통해 엔비디아의 차세대 AI 플랫폼인 '베라 루빈'으로의 공급을 노리고 있습니다. SK하이닉스도 마찬가지로 HBM 개발에 박차를 가하고 있습니다.
이 경쟁이 심화될수록 양사 모두 고성능 장비 도입에 투자를 아끼지 않을 것으로 예상됩니다. 특히 국산 장비 기업들의 경우, 기술력이 입증되면 장기적인 공급 계약으로 이어질 가능성이 높습니다. 예를 들어 한화비전이 개발한 정밀도 0.1마이크로미터 수준의 하이브리드 본더가 SK하이닉스 생산 라인에 도입될 경우, 기존의 외산 장비 대체 효과가 상당할 것으로 봅니다.
기술적 진입장벽과 선택 기준
하이브리드 본딩 관련주를 투자 관점에서 평가할 때 가장 중요한 지점은 해당 기업의 장비가 하이브리드 본딩 공정에서 '필수불가결한가'라는 질문입니다. 마케팅상 관련주로 분류되는 것과 실제 공정에 투입되는 것은 다릅니다.
한미반도체의 경우 이미 샘플 장비 납품 실적이 있는 것으로 알려져 있습니다. TC 본더 기술에서 축적된 경험과 노하우가 있기 때문에, 하이브리드 본딩으로의 기술 전환이 가장 직접적이고 자연스럽습니다. 이오테크닉스의 레이저 기술도 비접촉 공정이 필수적인 하이브리드 본딩의 특성상 거의 피할 수 없는 선택지입니다. 케이씨텍의 초정밀 CMP 기술도 마찬가지로 구리 표면의 원자 수준 평탄도가 생명인 공정에서는 거의 필수적입니다.
시장 규모와 수익성 전망
현재 HBM 시장의 성장률은 연 50%대를 기록하고 있으며, 2026년부터 2028년까지는 이 성장세가 더욱 가속화될 것으로 예상됩니다. AI 데이터센터 투자가 계속되고, 대형 클라우드 기업들의 자체 AI 칩 개발이 이어지는 한 HBM 수요는 지속적으로 증가할 전망입니다.
다만 관련 장비 기업들의 수익성 개선 시점은 각각 다를 수 있습니다. 한미반도체는 이미 매출 기반이 탄탄한 상태에서 신규 수주를 확대하는 구조이지만, 소형 장비 기업들의 경우 매출 기여도가 눈에 띄는 수준으로 나타나기까지는 시간이 필요할 수 있습니다. 이는 고객사(메모리 생산 기업)들이 실제로 대량 생산에 진입하는 시점과 밀접한 관련이 있습니다.
투자 시 고려사항
하이브리드 본딩 관련주 투자 시에는 다음과 같은 점들을 종합적으로 판단해야 합니다. 첫째, 해당 기업의 기술이 정말로 하이브리드 본딩 공정에 필수적인지 확인하는 것입니다. 둘째, 고객사의 실제 수주 동향과 납기 일정을 추적하는 것입니다. 샘플 납품과 양산 장비 납품은 매출 규모에서 완전히 다릅니다.
셋째, 경쟁 구도를 파악하는 것도 중요합니다. 예를 들어 한미반도체는 TC 본더 부문에서 글로벌 지배적 지위를 가지고 있지만, 하이브리드 본딩 장비 개발에서는 한화비전 같은 국내 기업뿐 아니라 해외 경쟁사들도 참여하고 있습니다. 장기적으로 기술 우위가 유지될지 여부도 검토해야 합니다.
넷째, 해당 기업의 재무 건전성과 추가 R&D 투자 능력도 확인해야 합니다. 반도체 장비 개발은 막대한 자본을 필요로 하기 때문입니다. 다섯째, 단순히 '차세대 기술'이라는 점만으로 투자하기보다는, 실제 시장 도입까지의 타이밍과 수익 실현 가능성을 객관적으로 평가하는 것이 필수적입니다.
